前端设计与可视化

色系搭配

Antd 色系

Ant Design 是阿里巴巴出的一款前端 UI 框架, Antd 色彩体系 (opens new window)解读成两个层面：系统级色彩体系和产品级色彩体系.

Antd 色板

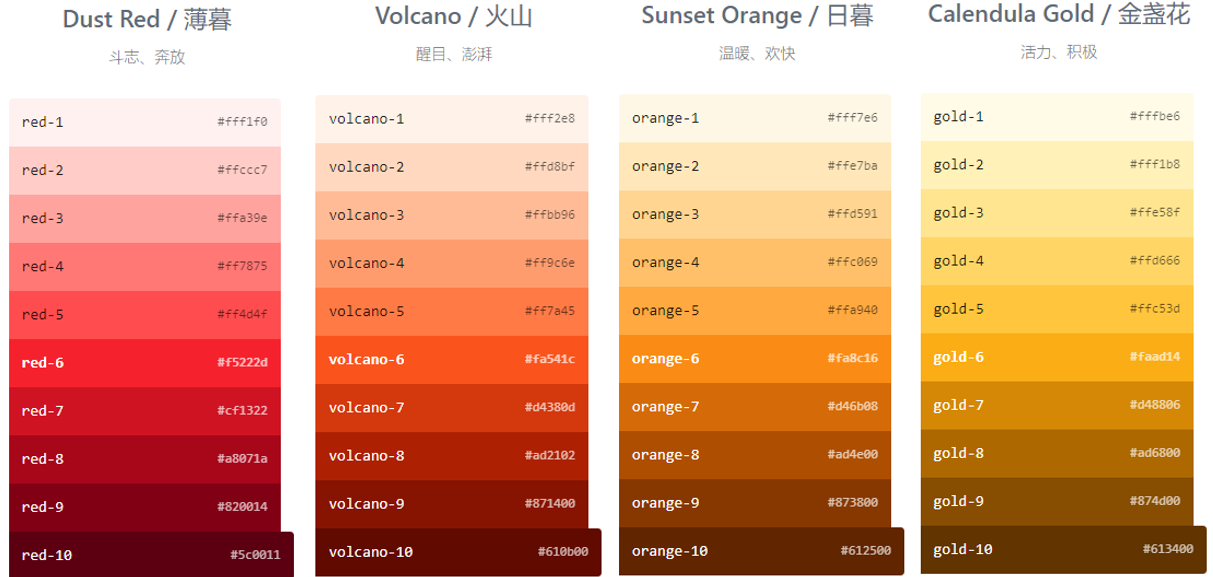

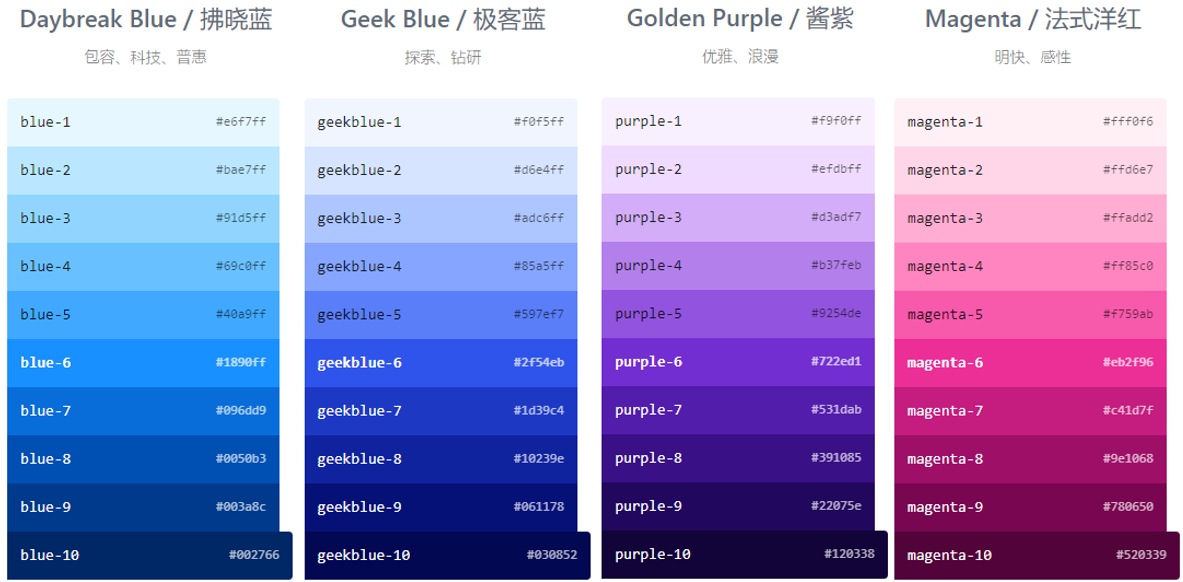

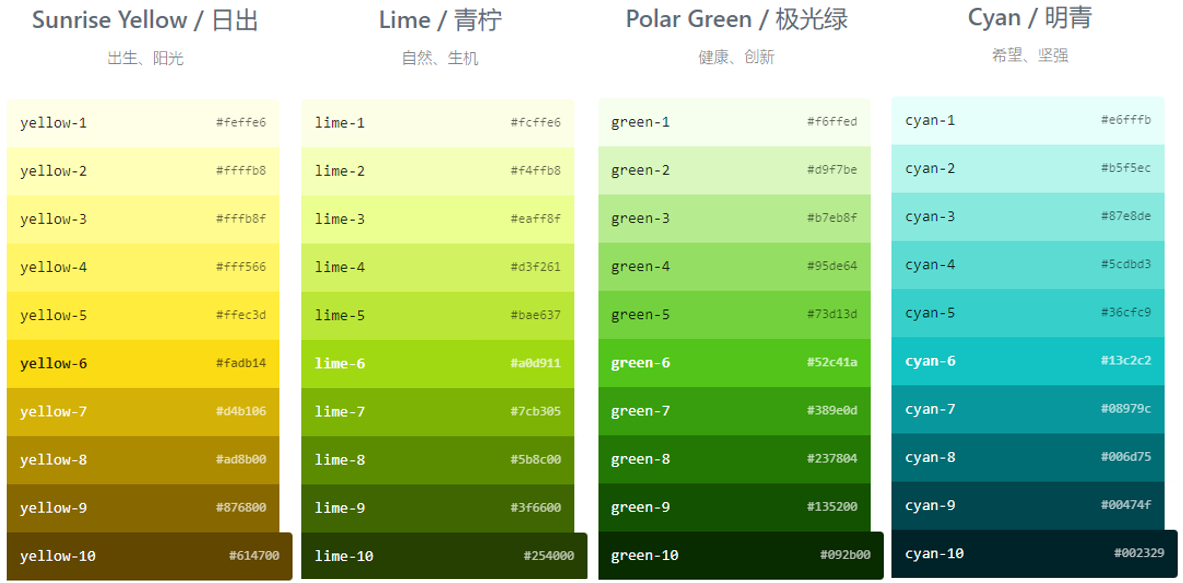

Ant Design 的基础色板共计 120 个颜色，包含 12 个主色以及衍生色。这些颜色基本可以满足中后台设计中对于颜色的需求。

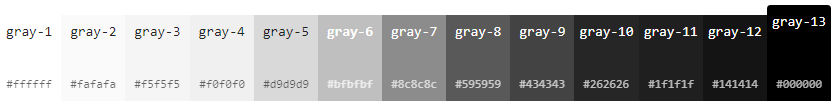

中性色包含了黑、白、灰。在蚂蚁中后台的网页设计中被大量使用到，合理地选择中性色能够令页面信息具备良好的主次关系，助力阅读体验。Ant Design 的中性色板一共包含了从白到黑的 13 个颜色。

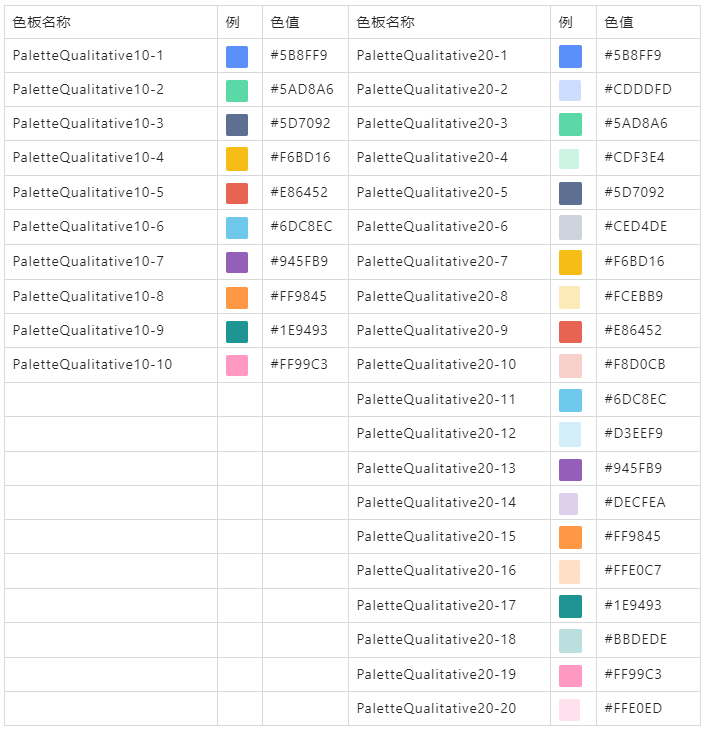

AntV 色板色彩值 (opens new window)记录了很详细的色彩选取规则和颜色.

分类色板

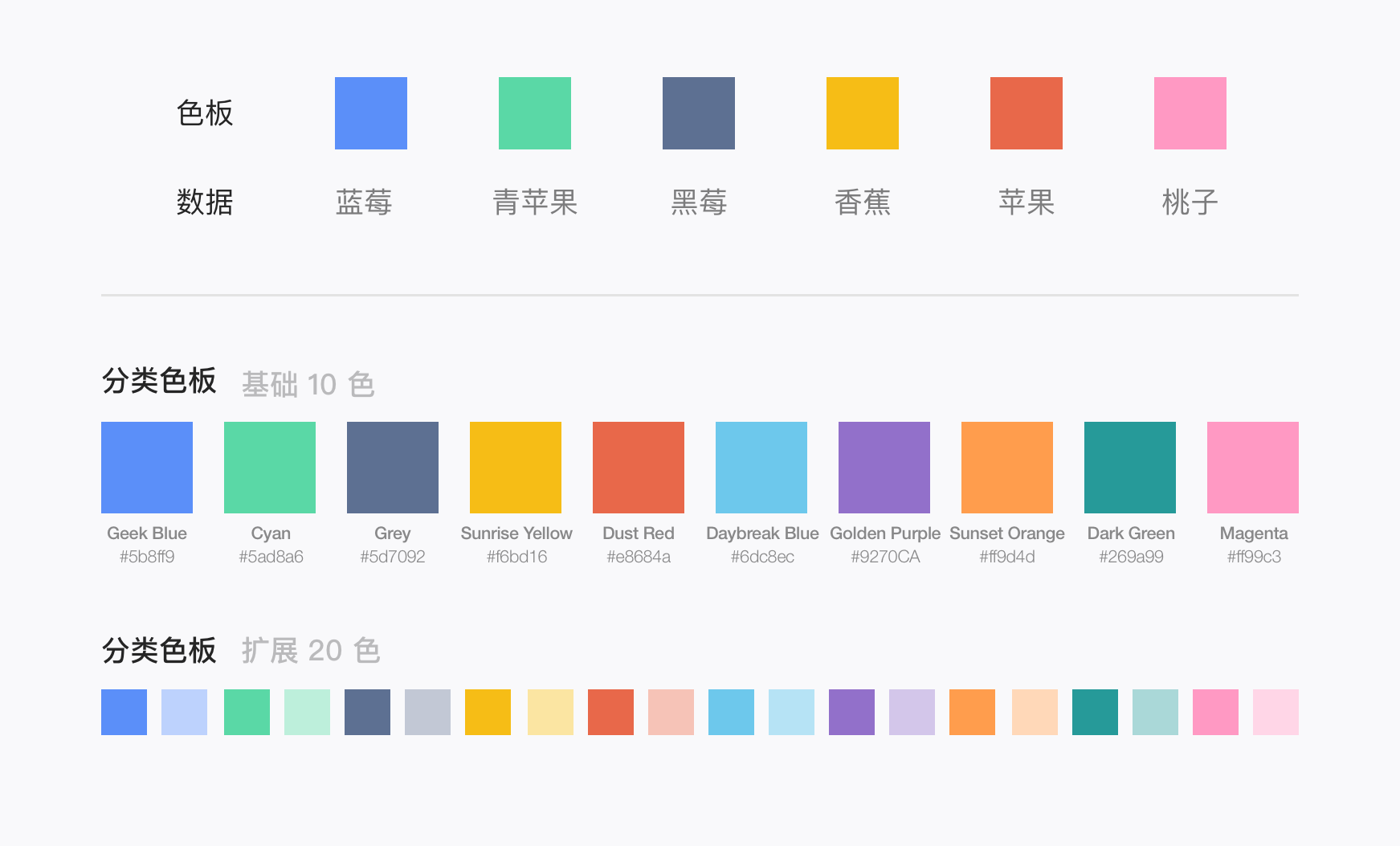

分类色板用于描述分类数据，如苹果、香蕉、梨，常用一个颜色代表一个值以区分不同类型，取色时色相分布均衡，相邻颜色之间明暗需考虑差异性，常用于饼图的不同分类、填充地图中的不同国家、关系图中的不同角色等。

{
  // 基础十色系
  "color": [
    "#5B8FF9",
    "#5AD8A6",
    "#5D7092",
    "#F6BD16",
    "#E8684A",
    "#6DC8EC",
    "#9270CA",
    "#FF9D4D",
    "#269A99",
    "#FF99C3"
  ]
}

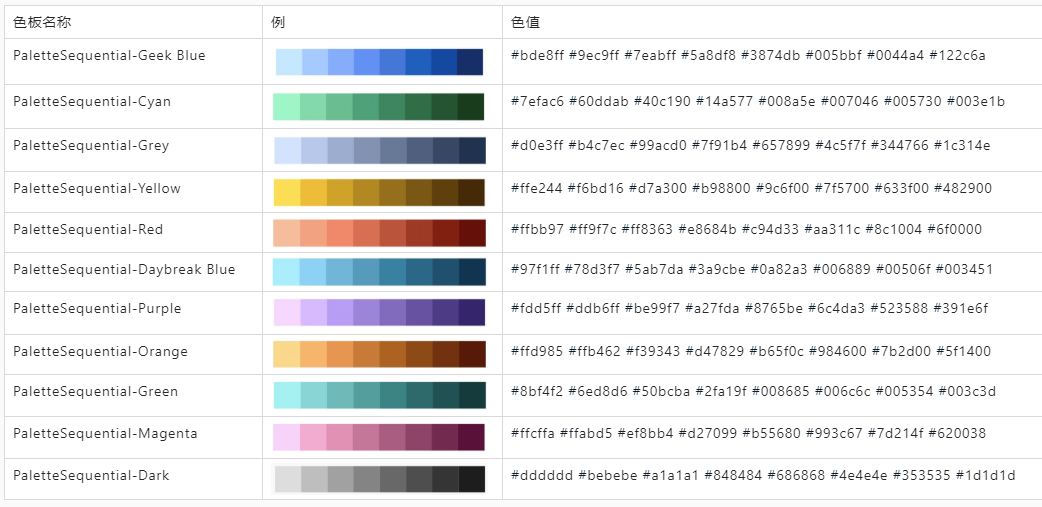

单一顺序色板

最多支持 8 色，最少支持 2 色

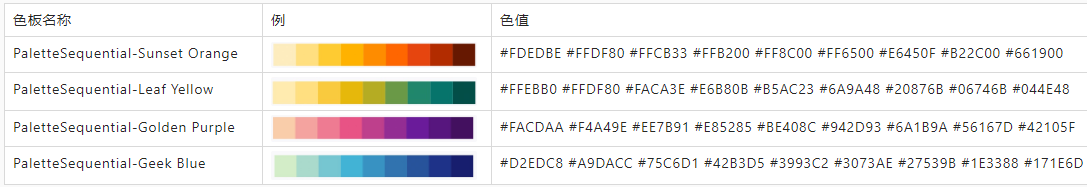

邻近色色板

最多支持 9 色，最少支持 2 色

Echarts 技巧

Echarts (opens new window)是百度开源的图表可视化工具, 主要用于前端数据可视化, 官方实例 (opens new window)十分丰富, 配置项手册 (opens new window)说明也很详细.

Echarts 常用概念

(1) 系列（series）
系列（series）是很常见的名词。在 echarts 里，系列（series）是指：一组数值以及他们映射成的图。“系列”这个词原本可能来源于“一系列的数据”，而在 echarts 中取其扩展的概念，不仅表示数据，也表示数据映射成为的图。所以，一个 系列 包含的要素至少有：一组数值、图表类型（series.type）、以及其他的关于这些数据如何映射成图的参数。

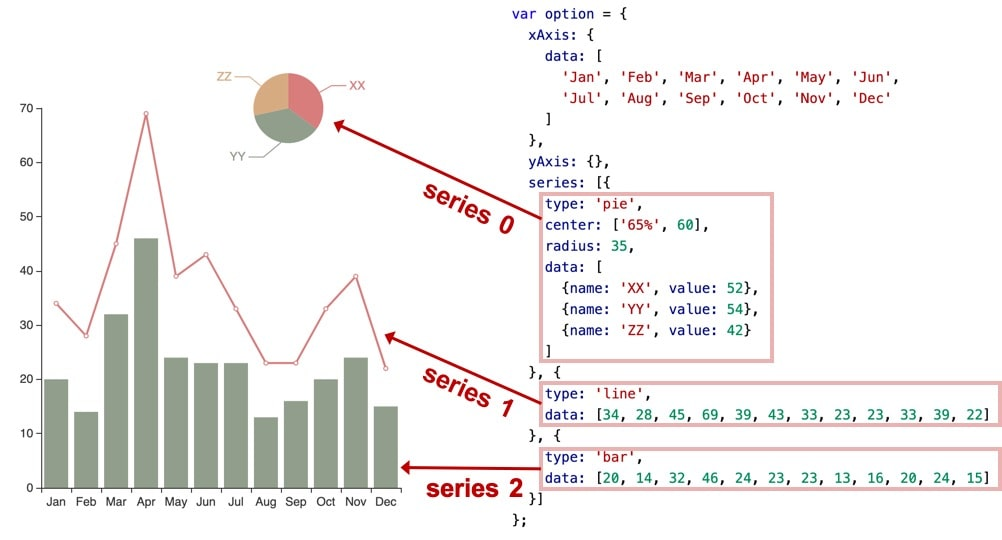

echarts 里系列类型（series.type）就是图表类型。系列类型（series.type）至少有：line（折线图）、bar（柱状图）、pie（饼图）、scatter（散点图）、graph（关系图）、tree（树图）、...如下图，右侧的 option 中声明了三个 系列（series）：pie（饼图系列）、line（折线图系列）、bar（柱状图系列），每个系列中有他所需要的数据（series.data）。

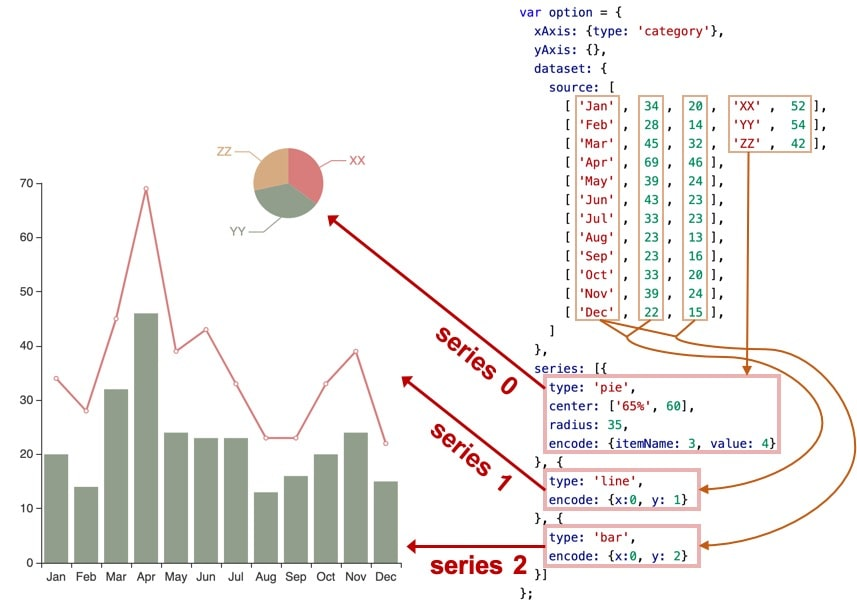

类同地，下图中是另一种配置方式，系列的数据从dataset中取：

(2) 组件（component）
在系列之上，echarts 中各种内容，被抽象为“组件”。例如，echarts 中至少有这些组件：xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）、angleAxis（极坐标系角度轴）、radiusAxis（极坐标系半径轴）、polar（极坐标系底板）、geo（地理坐标系）、dataZoom（数据区缩放组件）、visualMap（视觉映射组件）、tooltip（提示框组件）、toolbox（工具栏组件）、series（系列）、...

我们注意到，其实系列（series）也是一种组件，可以理解为：系列是专门绘制“图”的组件。

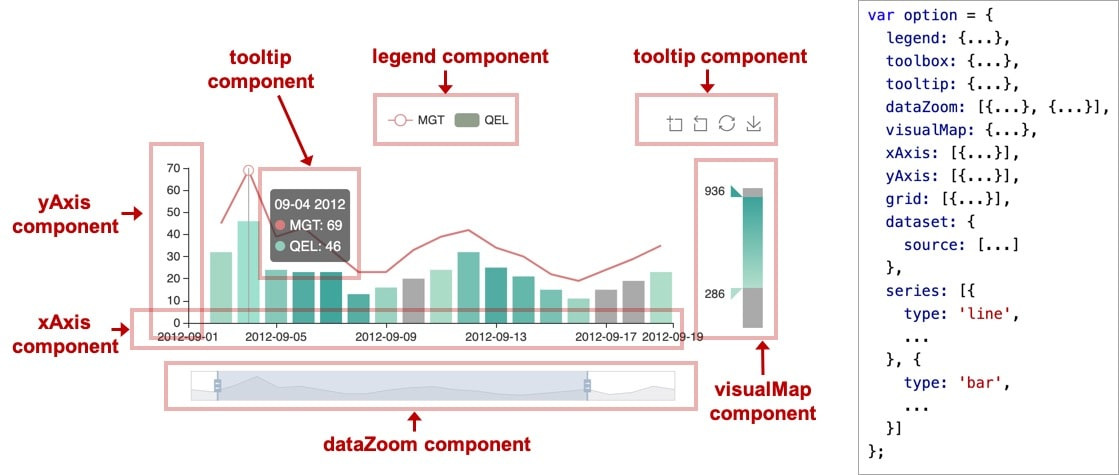

如下图，右侧的 option 中声明了各个组件（包括系列），各个组件就出现在图中。

(3) 坐标系
很多系列，例如 line（折线图）、bar（柱状图）、scatter（散点图）、heatmap（热力图）等等，需要运行在 “坐标系” 上。坐标系用于布局这些图，以及显示数据的刻度等等。例如 echarts 中至少支持这些坐标系：直角坐标系、极坐标系、地理坐标系（GEO）、单轴坐标系、日历坐标系 等。其他一些系列，例如 pie（饼图）、tree（树图）等等，并不依赖坐标系，能独立存在。还有一些图，例如 graph（关系图）等，既能独立存在，也能布局在坐标系中，依据用户的设定而来。

一个坐标系，可能由多个组件协作而成。我们以最常见的直角坐标系来举例。直角坐标系中，包括有 xAxis（直角坐标系 X 轴）、yAxis（直角坐标系 Y 轴）、grid（直角坐标系底板）三种组件。xAxis、yAxis 被 grid 自动引用并组织起来，共同工作。

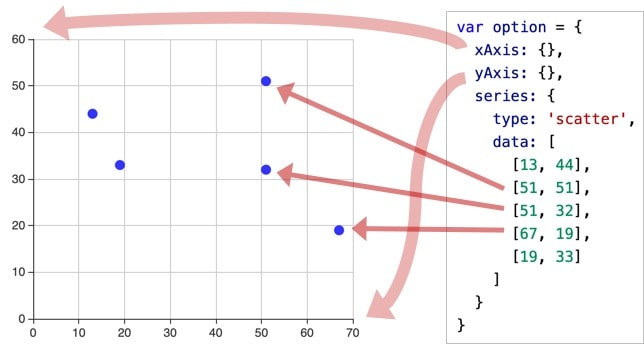

我们来看下图，这是最简单的使用直角坐标系的方式：只声明了 xAxis、yAxis 和一个 scatter（散点图系列），echarts 暗自为他们创建了 grid 并关联起他们：

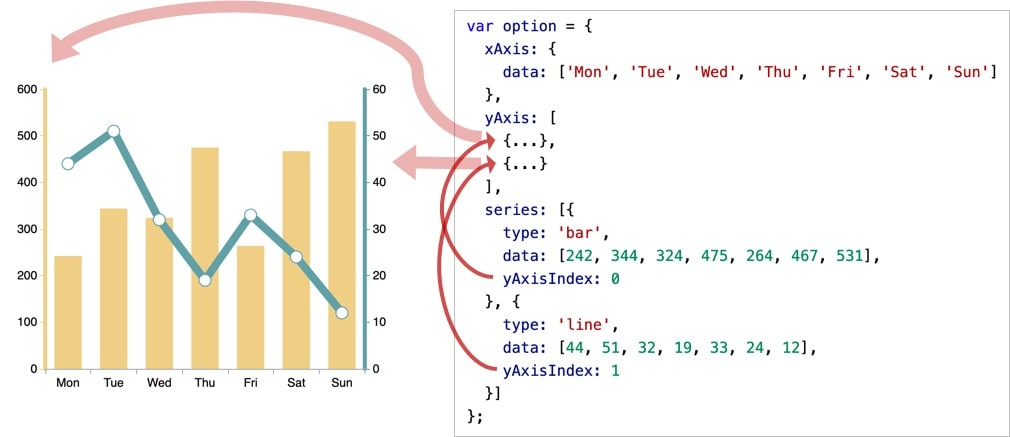

再来看下图，两个 yAxis，共享了一个 xAxis。两个 series，也共享了这个 xAxis，但是分别使用不同的 yAxis，使用 yAxisIndex 来指定它自己使用的是哪个 yAxis：

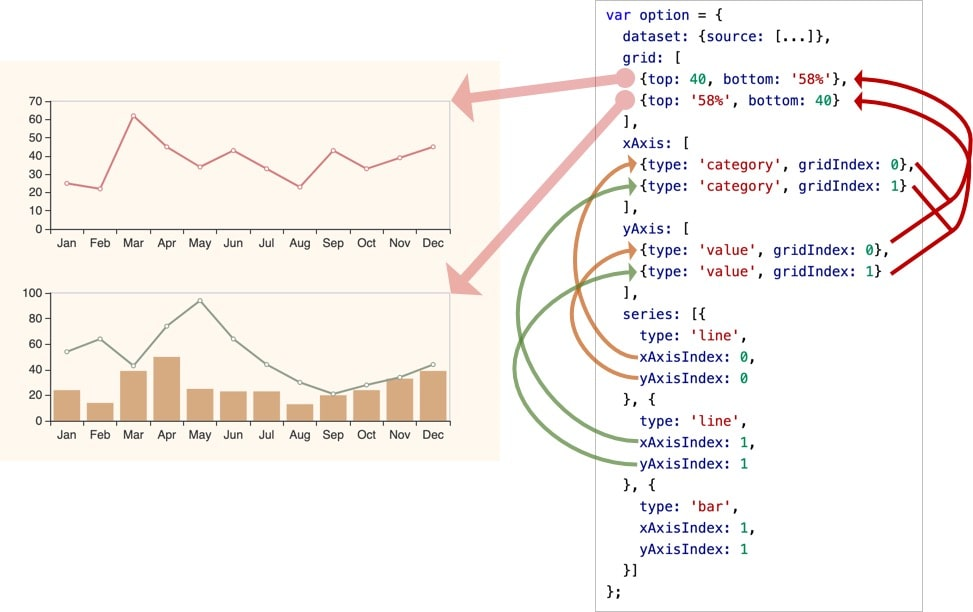

再来看下图，一个 echarts 实例中，有多个 grid，每个 grid 分别有 xAxis、yAxis，他们使用 xAxisIndex、yAxisIndex、gridIndex 来指定引用关系：

导出 svg 图片

(1) 导出 SVG 图片需要先修改渲染器, 默认使用 canvas 渲染器, 需要改为 SVG 渲染器

// 使用 Canvas 渲染器（默认）
var chart = echarts.init(containerDom, null, { renderer: 'canvas' })
// 等价于：
var chart = echarts.init(containerDom)

// 使用 SVG 渲染器
var chart = echarts.init(containerDom, null, { renderer: 'svg' })

(2) 修改工具栏的保存图片格式
toolbox.feature.saveAsImage.type表示保存的图片格式。如果初始化图表时renderer类型是 'canvas'（默认），则支持 'png'（默认）和 'jpeg'；如renderer 的类型是 'svg'，则 type 只支持 'svg'。

甘特图创建

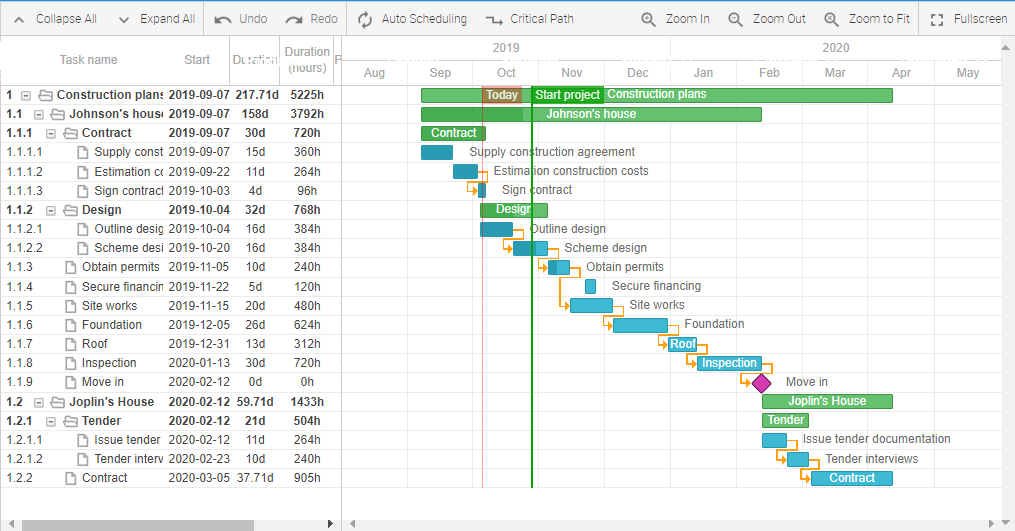

echarts 也可以做甘特图, 但是效果不好, 目前评价比较高的是DHTMLX/gantt (opens new window), 可以在官网 (opens new window)进行下载.

掘金甘特图教程 (opens new window)详细介绍了在 react 中开发使用甘特图的过程.
